贴片电容的材质有哪些区别
发布时间：2021-09-28 15:22

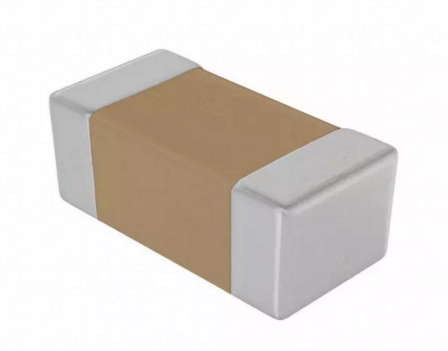

贴片电容是一种电容的材质，不同规格的贴片电容用途也不同。相同的体积下，填充介质不同，电容的容量就不同，影响的电容器的介质损耗、容量稳定性等也就不同。下面就为大家讲解一下贴片电容材质有哪些区别！
NPO电容
NPO贴片电容是具有温度补偿特性的单片陶瓷电容，其的填充介质是由铷、钐和一些其它稀有氧化物组成的。NPO贴片电容电容是介质损耗最稳定的电容器之一。在温度从-55℃到+125℃时容量变化仅为±30ppm/℃。
X5R电容与X7R电容
X5R电容与X7R电容，此类材质的贴片电容是温度稳定型的陶瓷电容。当温度在-55℃到+125℃时其容量变化为15%。X5R和X7R电容的容量在不同的电压和频率条件下是不同的，它也会随使用时间而变化，常用于容量为3300pF~0.33uF的电容。
Z5U电容
Z5U电容俗称”通用”陶瓷单片电容，其电容量受环境和工作条件影响较大，使用此类材质的电容之前，首先需要考虑的是使用温度范围，其工作温度范围+10℃--- +85℃。相对于NPO，X5R和X7R来说，在相同的体积下Z5U材质的电容有最大的电容量。
Y5P电容与Y5V电容
Y5P电容与Y5V电容，此材质的电容具有一定温度的限制，工作温度范围在-30℃ --- +85℃之间，-30℃到85℃范围内其容量变化可达+22%到-82%。 Y5P与Y5V电容随着温度变化，具有很高的介电系数，能较容易做到小体积，大容量，能够在较小的物理尺寸下制造出高达4.7μF容量的电容。Y5P与Y5V成本较低，广泛应用于对容量，损耗需求不高的场合。
以上贴片电容的材质区别，另外，X5R和X7R电容器主要应用于要求不高的工业应用，这类电容适用于滤波，耦合等场合，它的主要特点是在相同的体积下电容量可以做的比较大。
