产品型号:RC1608J101CS
产品尺寸:0603
产品分类:三星电阻
上架时间:2021-10-10 11:33
产品描述:三星贴片电阻器 (RC系列) ■特点 ●小巧轻便 ●高可靠性 ●适用回流焊和回流焊。 ●适合表面安装组装的尺寸和包装 ●符合RoHS标准...
三星贴片电阻器(RC系列)
■特点一般芯片电阻是最常用的电阻器,从微型0402到大型6432生产各种尺寸的产品。
采用自动化设备及所积累的工程技术精巧制造产品,确保良好的散热特性及稳定的电阻值。
Application 在一般电子设备用电路(DC-DC converter、Digital Tuner、一般用SMPS等)、家电产品(Digital TV、Digital Camera、 Audio、Note Book、UltraBook等)、Mobile及通信设备(Smart Phone、Tablet、MP3-player、Memory Module等)上广泛使用。

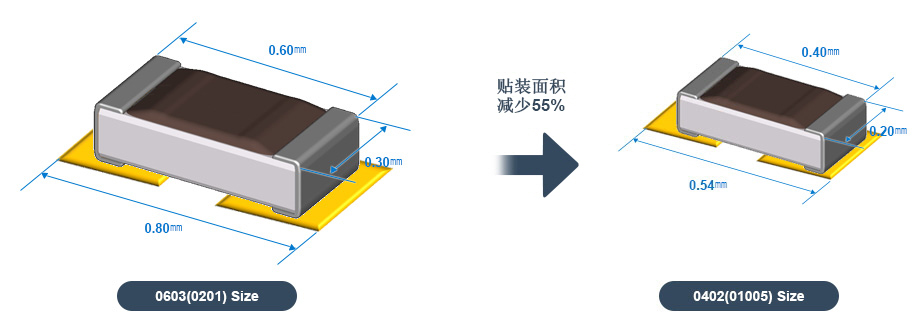

有贴装面积减少效果的小尺寸0402(01005)系列,可以使用在Mobile、Wearable Device
Application : Mobile Device, Wearable Device , FEM, WiFi Module, Hearing-Aid
Type |
Power Rating at 70℃ (W) |
Max Working Voltage [V] |
Max Overload Voltage [V] |
Resistance Range [Ω] |
T.C.R [ppm/℃] |
Working Temperature [℃] |
---|---|---|---|---|---|---|
0402(01005) | 1/32 | 15 | 30 | 1 ~ 1M |
1~99 : ±300 100~1M : ±250 |
-55 ~ 125 |
0603(0201) | 1/20 | 25 | 50 | 1 ~ 10M |
1~10 : +300,-200 11~1M : ±250 1.1M~10M : ±300 |
-55 ~ 125 |
Type |
Size (inch) |
Rated Power [W] |
Rated Voltage [V] |
Max Working Voltage [V] |
Tolerance [%] |
Resistance Range [Ω] |
T.C.R [ppm/℃] |
Working Temp. [℃] |
---|---|---|---|---|---|---|---|---|
RC0402 | 01005 | 1/32 | 15 |
±1(F) ±5(J) |
1 ~ 1M |
1~9.9Ω : ± 300 10~1MΩ ± 250 |
-55~125 | |
RC0603 | 0201 | 1/20 | 25 | 1 ~ 10M |
1~9.9Ω : ±300 10~10MΩ : ±250 |
|||
RC1005 | 0402 | 1/16 | 50 |
±0.5(D) ±1(F) ±5(J) |
1 ~ 10M |
1~9.9Ω : ±300 10~10MΩ : ±100 |
-55~155 | |
RC1608 | 0603 | 1/10 | 50 | |||||
RC2012 | 0805 | 1/8 | 150 | |||||
RC3216 | 1206 | 1/4 | 200 | |||||
RC3225 | 1210 | 1/3 | 200 | |||||
RC5025 | 2010 | 2/3 | 200 | |||||
RC6432 | 2512 | 1 |
200 |
