三星磁珠

  • 三星贴片磁珠

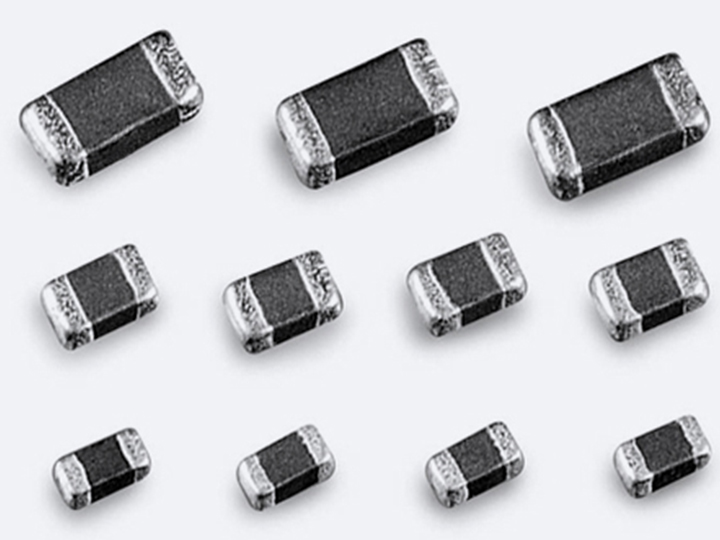

三星贴片磁珠

三星贴片磁珠

    产品型号：CIM10K

    产品尺寸：0603(1608)

    产品分类：三星磁珠

    上架时间：2021-10-10 11:33

    产品描述：Bead 是通过叠层工艺制作的表面贴装型部件，是用Ferrite材料的特点消除Noise的被动元件。 有可以通过各种材料特点和导磁率保障从5MHz至GHz频段消除Noise的产品系类。主要用于消除移动设...

  • 在线订购
Bead
是通过叠层工艺制作的表面贴装型部件，是用Ferrite材料的特点消除Noise的被动元件。
有可以通过各种材料特点和导磁率保障从5MHz至GHz频段消除Noise的产品系类。主要用于消除移动设备和数字A/V设备的电磁波Noise。

一般特征：

减少贴装空间
按电路额定电流区分Bead
可消除从MHz至GHz频段的Noise
Closed Magnetic Circuit Configuration

应用：
消除一般电子设备的Noise
防护电脑及打印机、VCR、TV、手机适用的高频EMI

产品(技术)的特点及优点

Signal line Bead



Signal line Bead Line-Up
Type Series Size
inch/(mm)		 Impedence@100MHz
   10                                                 100                                                                                    1000                             2500
Signal Line
(normal type)		 CIC02U 01005(0402)   10           70   120       240
CIC02W 01005(0402)   10           70   120 150 180
CIM03U 0201(0603)               80   120       240     470 600
CIM05H 0402(1005)               80   120       240     470 600
CIM05U 0402(1005)   10   30     60 80   120     220 240 300   470 600   1000
CIB10P/CIM10U 0603(1608)   10 22/26 30 33     80   120     220 240     470 600   1000   2000
CIB21P/CIM21U 0805(2012)   11/15 26   33 47   80 100 120 150     240 300   470 600   1000   2000
Signal Line
(High Speed)		 CIM03J 0201(0603)               75   120       240
CIM05J 0402(1005)       30     60 80   120     220 240 300   470 600     1500 1800
CIM05F 0402(1005) 5 10 22     47   75   120     220
CIM05N 0402(1005)               75   120     220
CIM10J 0603(1608)       30 40 47 60 75/80   120 150   220 240 300 330 470 600 750 1000 1500   2000 2500
CIM10K 0603(1608)                                         1500   2000 2500
CIM10F 0603(1608)           47 60     120           330 470
CIM10N 0603(1608)               70   120       240
CIM21J 0805(2012)     26     40 60 80   120 150   220 240 300   470 600   1000 1500 1800 2000
CIM21K 0805(2012)                                         1500     2500
CIM21N 0805(2012)               70   120       240
CIM10H 0603(1608)             52

Power line Bead

Power line Bead Line-Up
Type Series Size
inch/(mm)		 Impedence@100MHz
10                                          100                                                                                          1000 2500
Power Line
(CIC~3A)		 CIS02P 01005(0402)   10
CIC03P 0201(0603)     22   33     80
CIC03W 0201(0603)   10           80   120       240         600   1000
CIC05P 0402(1005)   10   30       70   120     220         470 600   1000
CIC05J 0402(1005)             60
CIC05Y 0402(1005)       30     60 80 100 120
CIC10P 0603(1608) 8   22 30 33   60 80 100 120 150 180 220     330   470 600
CIC10J 0603(1608) 8     30   47 60 80   120 150   220   300     470 600
CIC21P 0805(2012)   11   30     60 80 100 120     220     330     600
CIC21J 0805(2012)             60     120     220   300     470 600
Power Line
(CIS~6A)		 CIS10P 0603(1608)     26 30       70 100 120   180 220     330 390 470 600
CIS10J 0603(1608)       30
CIS21P 0805(2012)       30
CIS21J 0805(2012)                   120

GHz Bead

GHz Bead Line-Up
Type Series Size
inch/(mm)		 Impedence@100MHz
10                                         100                                                                                1000                2500
Signal Line CIV03W 0201(0603)                                     600   1000
CIV05U 0402(1005)                                     600   1000
CIV05J 0402(1005)                                     600   1000   1800
High Speed CIV05L 0402(1005)               75
