产品型号：
产品尺寸：
产品分类：三星电感
上架时间：2021-10-10 11:32

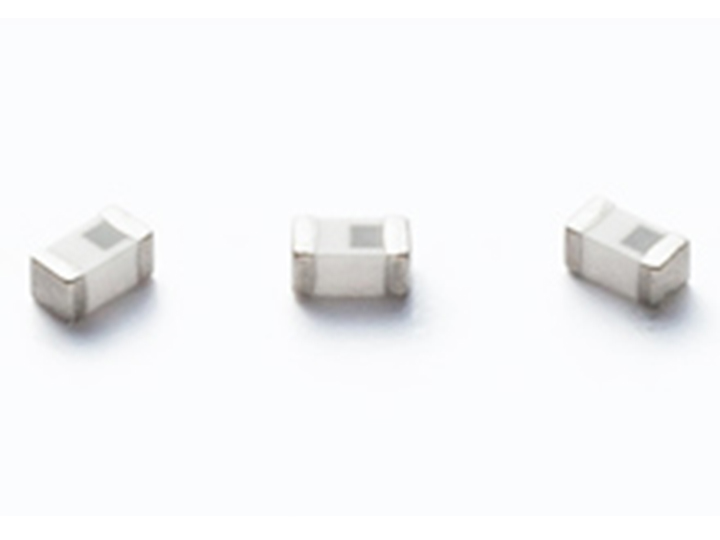

产品描述：三星高频贴片电感 High Frequency Inductor 特点 在高频下可保持稳定的L(INDUCTANCE)值，使其在300MHz以上RF频率中也可充分使用 - 在高频范围使用的Inductor容量一般使用nH单位. 因Q特点很重要，...
在高频下可保持稳定的L(INDUCTANCE)值，使其在300MHz以上RF频率中也可充分使用
- 在高频范围使用的Inductor容量一般使用nH单位.
因Q特点很重要，High Frequency Inductor主要用于Impedance Matching

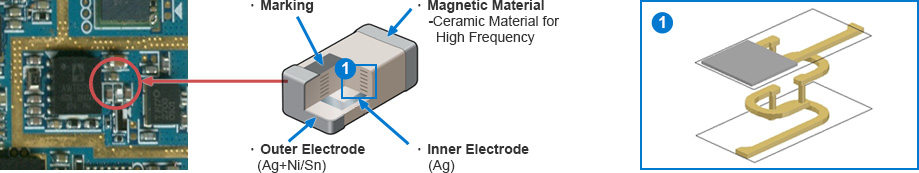

- 降低因外形变化导致的寄生容量，从而改善Q特性
- 优化内部Coil并将Eddy Current引起的影响降到最低，从而改善Q特性
主要规格(Samsung CIH- Type)
Inductance测量标准：100 MHz, 500MHz(High Q)
定向Marking：1608以下Size
供应差距：H&J(3%,5%), B&C,S(±0.1&0.2,0.3nH)
| Type |
Size inch/(mm) |
Type |
Thickness Max. (mm) |
Inductance (nH) | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 0.2 | 0.6 | 1.0 | 10 | 15 | 18 | 22 | 27 | 47 | 100 | 270 | ||||
| High Frequency Inductor |
01005 (0402) |
02T | 0.220 | Mass Production 0.2nH | Mass Production 0.6nH | Mass Production 1.0nH | Mass Production 10nH | Mass Production 15nH | Mass Production 18nH | Mass Production 22nH | Mass Production 27nH | Mass Production 47nH | ||
|
0201 (0603) |
03T | 0.330 | Mass Production 1.0nH | Mass Production 10nH | Mass Production 15nH | Mass Production 18nH | Mass Production 22nH | Mass Production 27nH | Mass Production 47nH | Mass Production 100nH | ||||
| 03Q | 0.330 | Mass Production 0.6nH | Mass Production 1.0nH | Mass Production 10nH | Mass Production 15nH | Mass Production 18nH | Mass Production 22nH | Mass Production 27nH | Mass Production 47nH | Mass Production 100nH | ||||
| 03U | 0.330 | Mass Production 0.6nH | Mass Production 1.0nH | Mass Production 10nH | Mass Production 15nH | Mass Production 18nH | Mass Production 22nH | Mass Production 27nH | Mass Production 47nH | Mass Production 100nH | ||||
| 03W | 0.330 | Mass Production 0.6nH | Mass Production 1.0nH | Mass Production 10nH | Mass Production 15nH | Mass Production 18nH | Mass Production 22nH | |||||||
|
0402 (1005) |
05T | 0.550 | Mass Production 0.6nH | Mass Production 1.0nH | Mass Production 10nH | Mass Production 15nH | Mass Production 18nH | Mass Production 22nH | Mass Production 27nH | Mass Production 47nH | Mass Production 100nH | |||
| 05Q | 0.550 | Mass Production 0.6nH | Mass Production 1.0nH | Mass Production 10nH | Mass Production 15nH | Mass Production 18nH | Mass Production 22nH | Mass Production 27nH | Mass Production 47nH | Mass Production 100nH | Mass Production 270nH | |||
T : Normal, Q : High Q, U
